电加热蒸汽发生器的本质是一台小型压力容器，其核心任务只有一个：将电能转化为热能，加热炉胆内的水至沸腾，产生满足工艺需求的饱和蒸汽。整个过程看似简单，但涉及水的相变、压力控制、安全联锁等多个环节的精密配合。本文从结构组成、工作流程、核心控制逻辑三个层面，完整拆解其工作原理。
一、核心结构
1.炉胆（内胆）
这是整个设备的心脏，一个密封的承压容器，所有加热、汽化过程都在这里完成。炉胆通常采用不锈钢材质，能承受0.4至0.7MPa的工作压力。炉胆内部装有电加热管和水位探针，外部连接进水管、出汽管、安全阀和排污阀。
2.电加热管
这是能量转换的核心元件。常见形式为不锈钢U型管或法兰式加热管，管内填充高绝缘性能的氧化镁粉，管外通电后将电能直接转化为热能，热量通过管壁传导给炉胆内的水。单台设备通常配置3至6根加热管，总功率从3kW到72kW不等，根据产汽量需求匹配。
3.水位电极（探针）
一般为2至3根不锈钢金属棒，垂直安装在炉胆内不同高度位置，分别对应高水位、中水位和低水位。探针利用水的导电性来检测水位——当水面接触探针时，探针与炉胆壁之间形成导通回路，控制板据此判断当前水位。这是整个安全控制的第一道防线。
4.控制系统（电控箱）

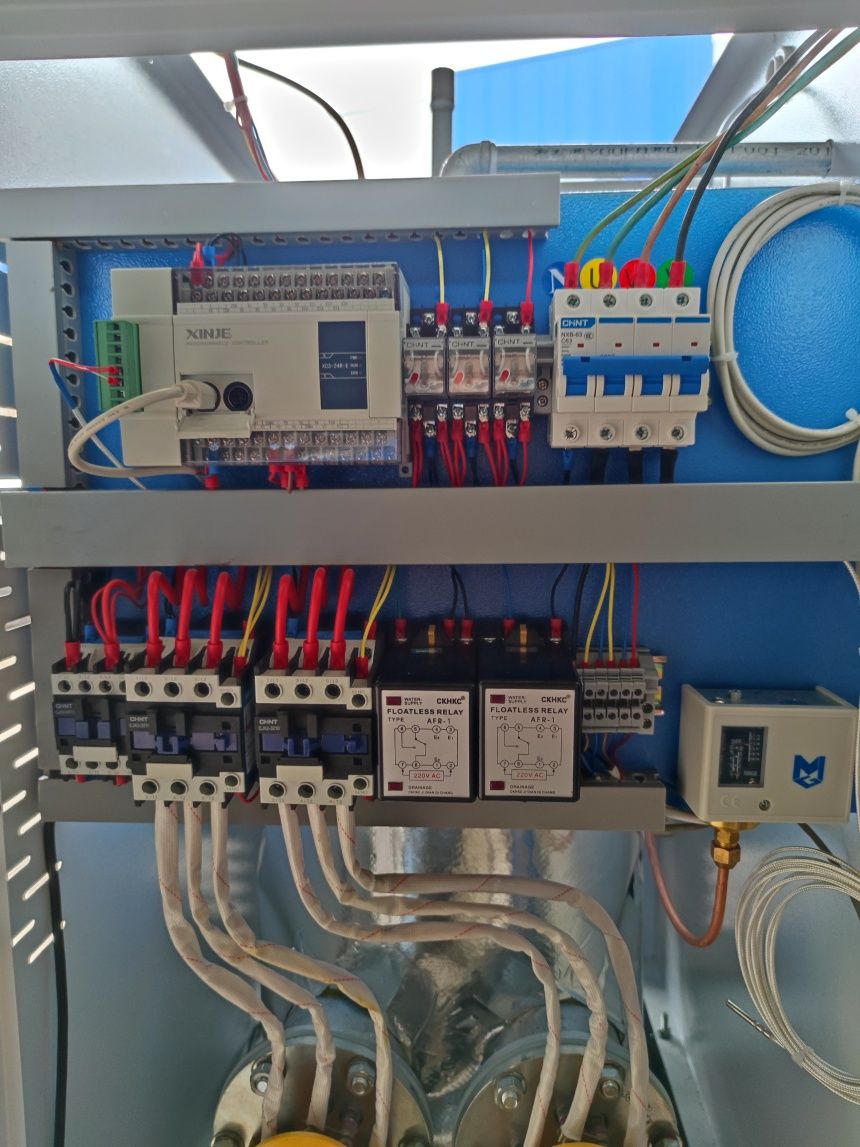

相当于设备的大脑，由PLC或单片机控制板、继电器、接触器、温度传感器、压力开关等组成。它负责接收水位信号和压力信号，控制加热管的通断、水泵的启停、以及各类报警和保护动作。
5.安全附件
包括安全阀（超压保护）、压力表（压力显示）、排污阀（排污除垢）、止回阀（防止蒸汽回流）。这些部件不参与产汽，但决定设备能否安全运行。
二、工作流程
1.注水
设备启动前，首先通过进水阀向炉胆内注水。水源来自外部水箱，由给水泵加压输送。注水过程中，水泵持续工作，直到水位探针检测到水位达到中水位线，水泵自动停止。此时炉胆内已存有足够的水量，但尚未加热。
需要注意的是，注水必须使用软化水或纯净水。硬水中的钙镁离子会在加热管表面迅速结垢，形成隔热层，大幅降低热效率，严重时导致加热管过热爆管。
2.预加热与排空气
水泵停止后，控制系统进入短暂的延时阶段（通常10至30秒），目的是让炉胆内的空气充分排出。如果空气未排净就开始加热，空气泡会附着在加热管表面形成气膜，导致局部过热，这就是常说的”干烧”前兆。同时，控制板会再次检测水位，确认水位仍在安全范围内。如果水位低于低水位线，系统判定为缺水，立即报警并拒绝启动，这是防止干烧的第一道保护。
3.加热升温
确认水位正常后，控制系统闭合加热管回路的接触器，电流通过加热管，管体迅速升温。热量通过管壁传导给炉胆内的水，水温开始上升。这个阶段的关键参数是加热功率。以一台36kW的设备为例，将100升水从20℃加热到100℃大约需要15至20分钟。加热管的功率配置需与产汽量匹配——功率过小，产汽慢、供不上用；功率过大，水位波动剧烈，控制困难。
4.沸腾汽化
当水温达到100℃（常压下）时，水开始沸腾。此时水吸收的热量不再用于升温，而是用于克服分子间的引力，完成从液态到气态的相变——这就是汽化潜热，约为2260kJ/kg。换句话说，水烧开之后，继续加热不会让温度继续升高（在密闭容器内压力会升高，对应饱和温度也会升高），所有输入的能量都在把水变成蒸汽。这就是为什么蒸汽发生器产汽阶段，电表转速会明显加快——因为相变需要大量能量。
5.升压与稳压
随着蒸汽不断产生，炉胆内压力逐渐升高。当压力达到设定值（常见为0.4MPa，对应饱和温度约143℃）时，压力开关动作，控制系统切断加热管电源，停止加热。压力下降后，加热管重新启动，再次加热。如此反复通断，将压力稳定在设定值附近。这个过程称为”间歇加热”，是电加热蒸汽发生器最基本的控压方式。
部分高端设备采用比例调节或PWM调功方式，通过连续调节加热管的功率占比来实现更精细的压力控制，压力波动更小，产汽更稳定。
6.蒸汽输出
当炉胆内压力稳定在设定值后，操作人员打开蒸汽阀门，饱和蒸汽经管道输送至用汽设备。蒸汽在管道中会有少量热量散失，可能产生冷凝水，因此蒸汽管末端通常需安装疏水阀，及时排出冷凝水，保证干蒸汽输送。
三、核心控制逻辑
电加热蒸汽发生器的安全运行，依赖三套独立的控制逻辑相互配合。
1.水位控制逻辑——防止干烧， 这是最优先的保护。控制板持续监测探针信号，一旦检测到水位低于低水位线，立即断电停机。即使加热管正在全功率工作，也会在0.5秒内切断电源。这个逻辑不受任何人为干预，是硬件级别的保护。
2.压力控制逻辑——防止超压， 压力开关设定上限值（如0.4MPa），到达后自动停机。安全阀作为第二道防线，当压力超过0.45MPa时自动起跳泄压。两套保护同时失效的概率极低，但一旦发生就是严重事故，因此安全阀必须定期手动试验。
3.温度控制逻辑——防止过热， 部分设备配备PT100温度传感器，当检测到炉胆温度异常升高（如超过180℃），即使压力和水位都正常，也会强制停机。这通常用于应对水位探针失效时的兜底保护。
三套逻辑的优先级为：水位保护 > 温度保护 > 压力保护。也就是说，无论什么情况，只要缺水，必须先停机，其他都要让路。
四、能量转换效率
电加热蒸汽发生器的热效率通常在95%以上，原因很简单，电能几乎全部在炉胆内部转化为热能，加热管浸没在水中，热量直接被水吸收，几乎没有烟气排出，也没有炉膛散热损失。相比燃气锅炉80%至90%的效率，电加热的能量利用率更高。
但需要注意，这里说的是设备本体效率。如果水源水质差导致结垢，加热管表面形成隔热层，实际效率会大幅下降，同时加速设备老化。因此，水质管理是维持高效率的关键。
最后，电加热蒸汽发生器的工作原理并不复杂：电加热管把水烧开，控制系统管住水位和压力，安全附件兜住底线。但正是这套看似简单的逻辑，需要每一个环节都可靠，才能保障长期安全运行。理解原理不是为了维修，而是为了在故障发生时，能快速判断问题出在哪个环节，不被表象误导。
