在工业生产场景中，蒸汽发生器的稳定运行直接关系到整条生产线的生产节奏与产品质量，很多企业在日常运维中往往把注意力集中在加热管、燃烧器、安全阀等核心承压部件上，却长期忽视电气线路的隐性老化问题。大量现场运维数据显示，超30%的蒸汽发生器突发停机、短路跳闸、甚至局部漏电起火事故，根源都来自长期未被发现的线路老化隐患。这类隐患不同于明显的部件损坏，它往往是在高温、振动、水汽腐蚀等多重工况叠加下缓慢形成的，初期几乎没有明显征兆，一旦爆发就可能引发严重的安全事故。本文将系统梳理蒸汽发生器全机型线路老化的高发部位，结合不同机型的结构差异给出标准化排查方法，帮助运维人员提前识别隐性风险，避免非计划停机与安全事故。
一、线路老化的核心诱因：为什么这些部位最先失效
蒸汽发生器的运行环境本身就对电气线路极不友好，绝大多数线路老化并非线缆本身质量问题，而是长期处于极端工况下的自然损耗，核心诱因可归纳为三类：
第一是高温烘烤效应，蒸汽发生器炉体、烟道、加热管周边区域长期处于几十至上百摄氏度的高温环境，普通PVC绝缘线缆长期在60℃以上环境中工作，绝缘材料会加速老化脆化，设计使用寿命直接缩短50%以上，原本可使用10年的线缆，在持续高温工况下3-5年就会出现外皮开裂、铜芯裸露的问题。
第二是机械疲劳损伤，设备运行过程中水泵、风机持续振动，线路长期受拉扯、摩擦，在固定卡扣、接线根部等位置会出现反复弯折，绝缘层被逐步磨破，内部铜丝出现疲劳断丝，最终引发接触不良、时通时断的隐性故障。
第三是水汽与腐蚀介质侵蚀，锅炉房、食品加工车间、化工生产现场普遍存在大量蒸汽冷凝水、腐蚀性气体、粉尘，这些物质会顺着线路缝隙渗入绝缘层内部，腐蚀铜芯，同时大幅降低线路绝缘电阻，逐步引发漏电、短路风险。
二、电加热蒸汽发生器专属线路老化高发区
电加热机型的动力回路电流大、发热集中，线路老化风险点主要集中在大电流传输路径上，其中有几个部位是故障高发的重灾区：
- 加热管接线端线路：这是电加热机型线路老化的头号风险点，线路直接紧贴加热管接线柱，工作时长期处于100℃以上的高温环境，绝缘层会最先出现受热发黄、脆化开裂，很多运维人员巡检时很少触碰这个区域，直到铜芯裸露打火才发现隐患，极易引发局部短路。
- 主回路动力线缆：从空气开关、交流接触器到加热管的大电流供电线路，长期通过几十至上百安培的电流，线缆自身会持续发热，如果线径选型偏细、或长期处于满负荷运行状态，绝缘层会快速出现局部鼓包、发黑变色，绝缘性能骤降，是整机短路跳闸的最常见诱因。
- 水泵电机供电线路：补水泵每次启动都会产生数倍于额定电流的冲击电流，加上水泵运行时的持续振动，线路在接线根部位置极易出现绝缘层疲劳开裂，铜丝断丝，最终引发电机缺相、无法正常补水，导致设备触发缺水保护停机。
三、燃气蒸汽发生器专属线路老化高发区
燃气机型的线路布局更分散，涉及点火、伺服调节、电磁阀控制等多个低压信号回路，老化风险点集中在燃烧系统周边：
- 点火系统高压线路：从点火变压器连接到点火针的高压线缆，长期靠近炉膛高温区，表面容易沉积油污和积碳，绝缘层会逐步出现细微裂纹，引发高压漏电，最终出现“前吹扫正常但完全点不着火”的典型故障，很多运维人员会误判为点火器损坏，反复更换配件却无法解决问题。
- 燃烧器伺服电机线路：用于调节风门大小的伺服电机线路，既靠近炉膛高温区域，又持续受到引风机的振动影响，线路外皮极易出现脆化脱落，导致风门调节信号中断，空燃比彻底失衡，设备出现燃烧不完全、热效率暴跌、排烟温度异常升高等问题。
- 燃气电磁阀控制线路：这类线路处于锅炉房高湿、多燃气杂质的环境中，接线端子处极易出现锈蚀氧化，线路绝缘电阻逐年下降，最终引发电磁阀误动作、供气异常，甚至出现非正常持续供气的安全隐患。
四、全机型通用线路老化重点排查部位
无论电加热还是燃气机型，都有一批通用的线路老化高发区，这些部位往往是日常巡检中最容易被遗漏的区域：

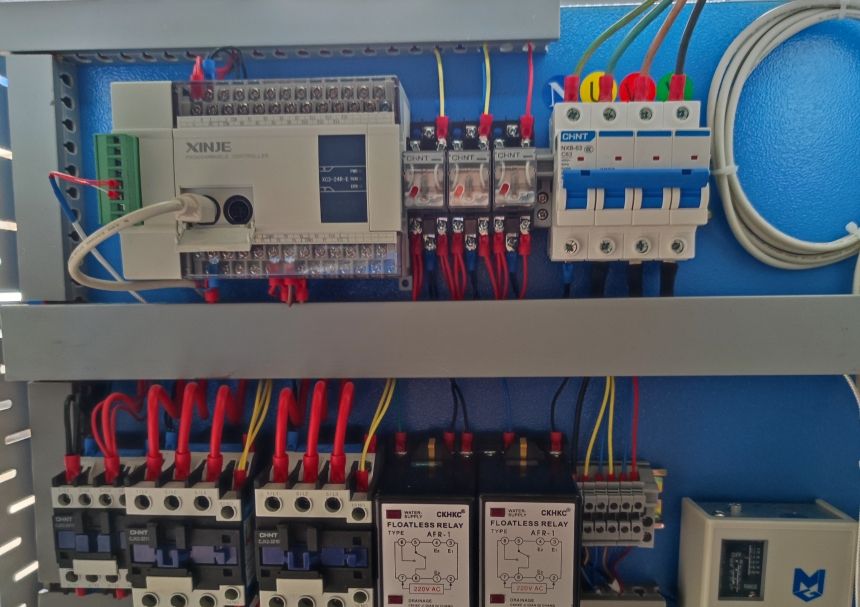

- 电控柜内端子排线路：所有传感器、接触器、保护装置的接线端子集中区域，长期运行后柜内会积累大量粉尘，遇到潮湿天气就会在端子表面形成导电层，锈蚀氧化后连带周边线路的绝缘层被腐蚀，最终出现水位信号失真、压力传感器误报等问题。
- 传感器信号引出线：水位探针、压力变送器、温度传感器的外接线路，长期接触蒸汽冷凝水，绝缘层会被水汽逐步渗透腐蚀，很多时候设备出现“无故报警、启停逻辑混乱”的问题，根源都来自这些信号线路的绝缘老化。
- 靠近炉体与烟道的无防护布线：很多现场安装时没有做隔热防护，线路直接紧贴高温炉壁或排烟管道，持续的高温烘烤会让绝缘层快速老化，严重时用手一碰外皮就直接碎裂，是非常隐蔽的重大安全隐患。
- 振动源周边的布线：风机、水泵周边的线路，长期受机械振动影响，在固定卡扣的边缘位置会持续摩擦，绝缘层被逐步磨破，这类故障表现为时通时断，排查难度极大，往往需要反复测试才能定位。
- 穿线管与桥架的进出口位置：线路穿过金属穿线管的管口时，锋利的边缘会长期摩擦线路外皮，逐步割破绝缘层；如果桥架底部长期积水积尘，浸泡在污水中的线路会提前出现大面积老化漏电。
五、线路老化排查的安全规范与处置原则
所有线路老化排查作业启动前，必须严格执行三项安全准则：第一彻底切断设备总电源，燃气机型同时关闭燃气总进气阀，保持现场充分通风；第二待设备自然降温至40℃以下再开展作业，严禁在炉体、管道高温状态下触碰电气部件；第三涉及高压回路、主动力线缆的排查，必须由持证电工操作，严禁带电拆解端子。
排查中发现绝缘层出现发黄、脆化、开裂、局部发黑变色的线路，绝对不能简单用电工胶带局部包裹敷衍处置，必须直接更换整段符合耐高温等级要求的线缆，同时在靠近高温区的线路外部加装隔热套管，从根源上延缓后续老化速度。日常运维中建议把线路老化排查纳入月度巡检清单，不要等到线路彻底失效引发事故才被动维修，通过标准化的定期点检，可将蒸汽发生器电气类故障发生率降低80%以上，大幅延长整机的安全使用寿命。
