在现代桥梁工程建设中，桥墩作为核心承重构件，其混凝土浇筑后的养护质量直接决定了全桥的结构安全与服役寿命。传统人工洒水养护不仅受环境温度、作业人员熟练度影响极大，在冬季低温、大风或干旱地区，还极易出现养护不到位导致的表面干缩裂缝、内部水化不充分、强度增长缓慢等问题。2026年新版《市政桥梁养护加固技术规范》与《公路桥梁养护检查与评定技术规范》正式实施后，蒸汽发生器养护工艺凭借温湿度可控、养护效率高、环境适应性强的核心优势，已成为桥墩标准化施工中的主流技术方案。
一、桥墩蒸汽养护的核心技术原理
桥墩混凝土的强度增长本质是水泥熟料矿物与水发生水化反应的过程，这一反应的速率与环境温度、湿度呈强正相关。蒸汽发生器通过将水加热转化为饱和蒸汽，持续向封闭的桥墩养护空间内输入高温高湿介质，一方面为水泥水化提供充足的水分，避免混凝土内部自由水过早蒸发导致水化中断；另一方面通过精准提升环境温度，大幅加速水化反应进程，让桥墩在短时间内快速达到设计强度。
与普通梁场的预制构件养护不同，桥墩属于大体积竖向混凝土结构，水化热释放更为集中，若养护过程中温湿度控制不当，极易在墩身内外形成过大温差，引发深层温度裂缝。因此桥墩蒸汽养护的核心并非单纯追求高温快养，而是通过蒸汽的均匀扩散，实现“梯度升温-恒温稳养-缓慢降温”的全流程温控，在加速强度增长的同时，将混凝土内外温差严格控制在安全阈值内，从根源上减少有害裂缝的产生。
二、蒸汽发生器桥墩养护的标准化施工流程
1. 前期准备与系统布设

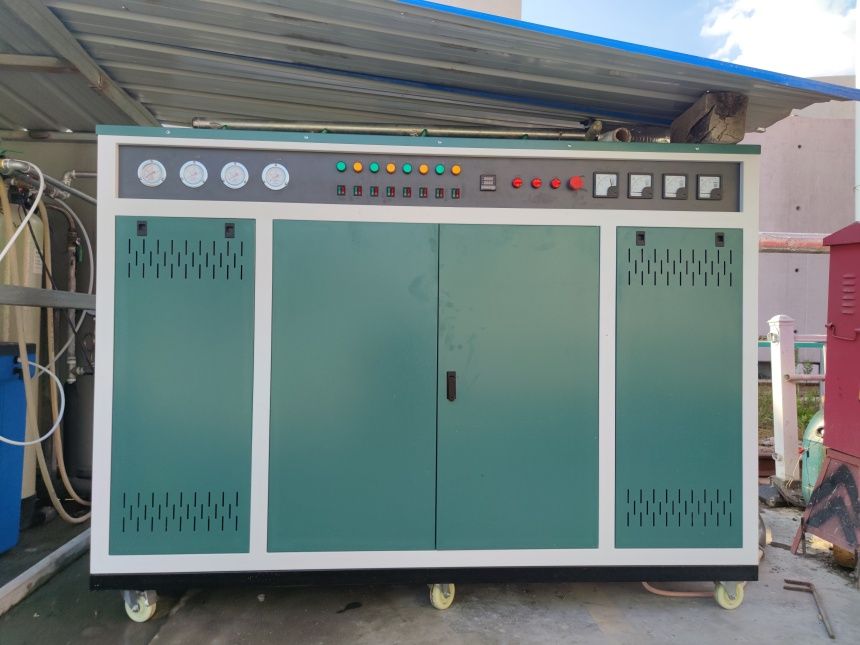

正式养护启动前，需先根据桥墩的高度、截面尺寸、混凝土方量匹配对应功率的蒸汽发生器，常规3~5米高的桥墩可选用36~72kW机型，10米以上的高墩则需配置100kW以上的设备，同时预留20%左右的蒸汽余量，避免极端低温环境下蒸汽供应不足。
蒸汽输送管道需包裹50mm厚的岩棉保温层，减少沿途蒸汽冷凝损耗，管道沿桥墩周边环形布设，管壁上按300mm间距开设直径2mm的出汽小孔，保证蒸汽能从四周均匀环绕墩身，避免局部区域蒸汽聚集导致温差过大。随后采用防水阻燃的加厚养护罩将整个桥墩完全密封包裹，底部用沙袋压实，防止蒸汽大量外泄。同时在桥墩的表层、中心位置分别预埋温度传感器，实时采集不同深度的混凝土温度数据，为后续养护参数调整提供依据。
2. 分阶段精准温控养护
桥墩混凝土浇筑完成后，需先进入4~6小时的静停阶段，待混凝土表面完全收浆、初凝完成后，再启动蒸汽发生器开始供汽，避免过早通汽导致墩身表面出现塑性裂缝。
升温阶段：通入0.1~0.2MPa的低压饱和蒸汽，严格控制升温速率不超过10℃/h，大体积桥墩的升温时长需延长至4~6小时，让混凝土温度平稳上升，避免内外温差快速拉大。
恒温阶段：将养护空间内的温度稳定控制在50~60℃，高强混凝土桥墩可适当提升至60~70℃，同时保证养护罩内相对湿度始终维持在90%以上，恒温养护时长根据混凝土标号确定，普通C30~C40桥墩需持续48小时以上，C50及以上高强桥墩需延长至72~96小时，直至墩身强度达到设计值的70%以上。
降温阶段：逐步调小蒸汽发生器的输出功率，缓慢降低养护环境温度，降温速率严格控制在5℃/h以内，直至桥墩表面温度与外界环境温度差值小于15℃，方可拆除养护罩，禁止在高温状态下直接掀开养护罩，避免墩身表面因骤冷产生开裂。
3. 养护后的质量核验
养护完成后，需按照2026版桥梁养护规范要求，采用回弹法检测桥墩实体混凝土强度，同时通过高清影像完整记录墩身外观，排查是否存在可见裂缝、表面剥落等病害，所有检测数据同步上传至桥梁养护管理平台，纳入“一桥一档”全生命周期技术档案，确保养护过程可追溯、质量可核验。
三、2026新规下的关键技术优化要点
随着新版桥梁养护相关规范的落地实施，桥墩蒸汽养护工艺也需同步完成技术升级，适配更高的工程质量要求。 首先是环保与能效升级，当前国内多数地区已要求蒸汽设备氮氧化物排放低于30mg/m³，选型时需优先选用配备低氮燃烧技术的燃气蒸汽发生器，其热效率可达到98%以上，相比传统燃煤锅炉不仅能满足超低排放要求，还能降低30%左右的燃料运行成本。在北方冬季低温区域，设备需具备-25℃环境下的可靠启动能力，配套管路加装伴热防冻装置，避免设备冻损停机影响养护连续性。 其次是全周期安全管控，蒸汽发生器属于特种设备，必须选用具备国家A级锅炉制造资质的正规厂商产品，设备出厂前需完成水压试验、安全联锁校验，安装完成后按规定完成特种设备报备，杜绝使用无资质的非标设备，防范蒸汽超压泄漏等安全隐患。 最后是数字化管控升级，新一代智能蒸汽发生器可接入项目智慧工地平台，自动采集温湿度、蒸汽压力、能耗等全流程数据，自动生成养护曲线报表，彻底替代传统人工记录模式，既降低现场人员工作强度，也能完全满足2026版规范中“所有检查数据同步上传监管平台，不得离线留存”的管理要求。
从国内近年大量高铁、高速桥梁的工程实践来看，规范落地的蒸汽发生器养护工艺，可将桥墩混凝土的养护周期缩短40%以上，墩身强度离散性大幅降低，有害裂缝发生率减少80%，在保障工程质量的同时，也能显著加快施工进度，是未来桥梁工程标准化、精细化施工的核心技术方向。
