水泥砖养护蒸汽发生器技术应用全解析：原理、工艺与效能升级

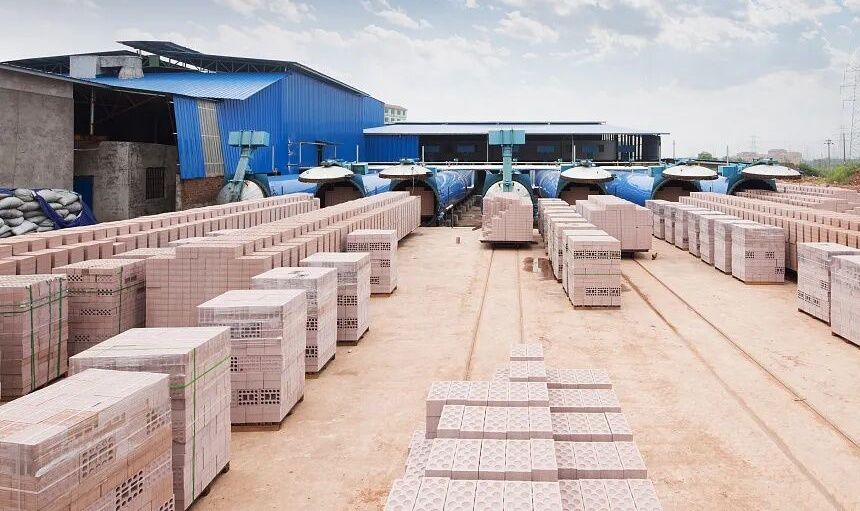

在水泥砖的规模化生产中，养护环节是决定成品强度、耐久性与生产效率的核心工序。传统自然养护依赖露天晾晒，不仅受天气、季节制约明显，还存在养护周期长、砖体强度不均、次品率偏高等痛点。随着建筑材料生产技术的迭代，蒸汽发生器已成为水泥砖高效养护的核心热源设备，通过精准可控的高温高湿环境，彻底打破了传统养护的诸多局限，成为砖瓦制造企业提效降本、稳定品质的关键支撑。

一、水泥砖蒸汽养护的技术底层逻辑

水泥砖的强度形成，本质是水泥胶凝材料与水发生水化反应的过程。常温自然环境下，水化反应速度缓慢，且低温、干燥环境会直接延缓甚至中断反应进程，导致水泥砖早期强度不足，无法快速进入下一道工序。

蒸汽养护的核心原理，是在常压环境下为成型后的水泥砖提供40℃-60℃的饱和蒸汽环境，同时保持养护空间相对湿度≥90%，为水泥水化反应提供充足的热量与水分，大幅加速水化硅酸钙等强度物质的生成速度。不同于自然养护的缓慢反应节奏，合理的蒸汽养护可让水泥砖在8小时左右达到设计强度的60%，24小时内即可满足出厂搬运要求，生产效率提升数倍。

值得注意的是，蒸汽养护的温度并非越高越好。行业研究数据表明，当养护温度长期超过80℃时，水泥水化产物会快速生成且分布不均，容易在砖体内部形成不均匀的微观结构，反而导致后期强度倒缩、开裂风险上升。因此，适配水泥砖特性的蒸汽发生器，必须具备精准的温度调节能力，将养护温度稳定控制在30-60℃的最优区间，兼顾效率与成品性能。

二、蒸汽发生器在水泥砖养护中的核心技术价值

1. 全周期提速，破解产能瓶颈

传统自然养护需要3-5天的晾晒周期，且在冬季低温、阴雨天气下，养护周期会进一步拉长，直接限制砖厂的周转效率。采用适配的蒸汽发生器后，设备可在短时间内产出稳定饱和蒸汽，快速将养护窑温提升至设定区间，让水泥砖的硬化速度提升5倍以上，单批次养护周期压缩至8-12小时，原本一天只能完成1批次的养护线，如今可实现2-3批次连续生产，场地利用率与产能直接翻倍。

对于标砖、多孔砖、联锁块、路面花砖等不同规格的水泥砖，蒸汽发生器都可灵活匹配养护节奏，尤其针对尾矿混凝土水泥砖这类特殊基材，常压蒸汽养护能充分激发胶凝材料活性，让固废资源化产品也能达到国标强度要求。

2. 精准温湿度管控，杜绝品质缺陷

水泥砖养护最常见的质量问题，包括早期强度不足、表面开裂、内部孔隙率过高、抗冻抗渗性能差等，这些问题大多源于养护过程中温湿度波动大、升温降温速度不合理。

智能型蒸汽发生器可接入养护棚的传感系统，对养护全过程的蒸汽温度、环境湿度、蒸汽压力进行实时监测，严格执行“静停-升温-恒温-降温”的四阶段标准工艺：静停阶段让水泥砖在常温下完成初步凝结，避免后续升温导致砖体变形；升温阶段将升温速率控制在每小时10-15℃，防止快速升温引发的内部应力开裂；恒温阶段稳定保持40-60℃的高湿环境，让水化反应充分进行；降温阶段控制降温速率，避免砖体因温差过大出现表面裂纹。

通过这套精准管控体系，水泥砖的强度均匀度可提升30%以上，后期开裂率大幅降低，成品的抗冻融循环次数、抗渗等级均能满足市政工程、民用建筑的高标准要求，彻底告别“靠天吃饭”的品质不稳定问题。

3. 全工况适配，实现全年连续生产

我国北方冬季低温期长达3-5个月，南方梅雨季节空气湿度大、光照不足，这类工况下传统自然养护几乎处于停滞状态，不少砖厂冬季只能停工待产，产能浪费严重。

搭载全预混贯流舱技术的蒸汽发生器，可在-10℃的低温环境下快速启动，2-20分钟即可产出稳定饱和蒸汽，不受外界气温、天气影响，为养护空间持续补充热量与水分。即使在高海拔低温区域，也能通过压力微调保证蒸汽饱和度，让水泥水化反应在冬季也能正常进行，帮助砖厂实现全年365天连续生产，彻底消除季节性停工的产能损失。

4. 节能降本，优化生产综合效益

传统的燃煤锅炉养护方式，不仅热效率低、热能浪费严重，还存在氮氧化物排放超标、环保不达标的风险。新一代水泥砖养护专用蒸汽发生器，热效率可达到95%以上，排烟温度远低于传统锅炉，传输过程中的热损失大幅减少，相比传统供热方式，单位产品的供热能耗可降低20%-30%。

同时，这类设备支持定时启停、分段控温，无需24小时人工值守，大幅减少养护环节的人力投入。部分低氮型蒸汽发生器的氮氧化物排放可低至30mg/m³，完全符合国内各地的环保排放标准，帮助企业在合规生产的前提下，进一步压缩养护环节的综合成本。

三、水泥砖蒸汽养护的典型工艺落地流程

一套成熟的水泥砖蒸汽养护系统，并非仅靠一台蒸汽发生器就能实现效能最大化，需要将设备与养护棚、传感系统、管控软件形成完整闭环，典型落地流程分为四个阶段： 第一阶段为静停预养：刚成型的水泥砖在常温环境下静置1-2小时，让水泥完成初步的初凝过程，避免后续蒸汽直接冲击导致砖体结构变形； 第二阶段为匀速升温：蒸汽发生器逐步加大蒸汽输出量，以每小时10-15℃的速率将养护棚内温度提升至50℃左右，这个过程持续2-3小时，保证砖体内外温度同步上升； 第三阶段为恒温养护：将温度稳定在45-60℃，保持环境相对湿度≥90%，持续养护4-6小时，让水泥水化反应充分进行，砖体强度快速增长； 第四阶段为平稳降温：逐步减少蒸汽供应量，以每小时5-10℃的速率将温度降至室温，避免砖体因内外温差过大出现裂纹，最终得到强度均匀、性能稳定的成品水泥砖。

四、行业应用趋势与技术升级方向

如今的水泥砖蒸汽养护，正逐步与智慧工厂、数字管控深度融合。新一代智能蒸汽养护系统，可将不同规格水泥砖的养护参数提前录入系统，生产时一键调用对应工艺方案，全程自动调节蒸汽发生器的输出功率，所有温湿度、压力数据自动存储上传，实现养护全过程的可追溯、可优化。

同时，随着固废利用政策的推进，利用尾矿、矿渣、粉煤灰等原料生产的环保水泥砖占比持续提升，蒸汽发生器也在针对性优化适配方案，通过调整蒸汽参数，充分激发辅助胶凝材料的活性，在保证成品强度的前提下，进一步降低水泥用量，助力砖瓦行业向绿色、低碳、高效的方向转型。

从过去靠露天晾晒的粗放式生产，到如今数字化蒸汽养护的精细化管控，蒸汽发生器早已不再是简单的“供热设备”，而是贯穿水泥砖品质管控、产能提升、节能降本全链条的核心技术装备，为整个砖瓦制造行业的高质量发展提供了坚实的技术支撑。

以下是欧耐格水泥砖养护用蒸汽发生器相关产品推荐：
