冬季混凝土养护蒸汽发生器恒温恒湿技术原理解析

进入冬季施工期，低温环境下混凝土浇筑后的养护质量直接决定了构件最终强度与耐久性。传统的覆盖保温、人工洒水养护方式，不仅效率低，还极易出现温度梯度超标、湿度不足引发的干缩裂缝，导致构件强度离散性大，甚至直接影响工程验收。蒸汽发生器依托成熟的电加热/燃气型温控技术，通过全链路的物理相变控制与智能闭环调节，为混凝土养护打造出稳定可控的恒温恒湿环境，让冬季低温下的水泥水化反应也能充分、平稳地进行。

一、恒温控制：从“粗放供热”到“精准控温”

冬季混凝土养护的核心痛点，是低温环境下构件表面与内部极易形成过大温度梯度。混凝土早期抗拉强度仅为抗压强度的1/10~1/15，当表面降温速率超过内部水化热的补充速率时，极易产生温度裂缝；而如果升温速度过快，又会引发“热击”效应，导致表面出现网状龟裂。

蒸汽发生器的恒温控制体系，从根源上规避了这类风险：

• 饱和蒸汽温压绑定技术：设备蒸发腔体内的压力与温度形成精准对应关系，通过压力控制阀锁定饱和蒸汽的温度值，比如0.1MPa工作压力下，输出蒸汽温度可稳定维持在100℃，不会出现大幅波动。
• 动态功率调节机制：电加热型设备采用多组独立加热管分档启停控制，燃气型设备通过燃烧器变频调节火力，控制系统根据养护空间实时温度数据，动态匹配输出功率，精准抵消冬季环境的散热损失。
• 四段养护曲线预设：设备内置标准蒸汽养护程序，严格执行静停2~4小时、升温速率≤10℃/h、恒温不超过60℃、降温速率≤15℃/h的工艺要求，将混凝土内外温差始终控制在15℃以内，完全符合建筑工程冬季施工规范。

二、恒湿控制：从“人工洒水”到“蒸汽自带补湿”

很多冬季养护误区都源于“重温度、轻湿度”。即便环境温度达标，若养护空间相对湿度不足，混凝土内部的水分会快速蒸发，一方面会中断水泥水化反应，导致最终强度不足；另一方面会在低强度状态下产生干缩拉应力，直接形成早期塑性裂缝。

欧耐格蒸汽发生器的恒湿设计，完全跳出了“升温后额外洒水补湿”的传统思路：

• 高干度纯蒸汽输出：设备内置一体式汽水分离器，将输出蒸汽的干度提升至95%以上，几乎不含游离水滴，这类饱和蒸汽本身就是高湿度气态介质，释放到封闭养护棚内后，可直接将环境相对湿度稳定维持在95%~100%。
• 无额外失水风险：蒸汽在渗透加热混凝土的过程中，不会带走构件内部的游离水分，反而持续在构件表面形成高湿度包围层，完全避免冬季干燥环境下的水分过快蒸发，让水泥颗粒始终能获得充足的水分子参与水化反应。
• 湿度闭环反馈调节：在配套外接湿度传感器的工况下，控制系统可实时采集养护空间内的湿度数据，当湿度低于设定阈值时自动微调蒸汽输出量，全程无需人工干预，即可实现湿度的长期稳定。

三、全场景适配：冬季工况下的稳定运行保障

南方湿冷地区冬季施工，往往伴随低温、大风、供水水质硬度偏高等问题，普通供热设备很容易出现出力不足、结垢堵塞、温湿度失控等故障。欧耐格蒸汽发生器从结构设计到控制系统，都针对这类场景做了专项优化：

• 前置水质预处理：进水先经过软化水处理单元，大幅降低钙、镁离子含量，避免加热表面快速结垢导致热传导效率下降，长期使用也能保持稳定的蒸汽输出能力。
• 全管路保温设计：蒸汽输送管道全程包裹保温层，最大程度降低蒸汽传输途中的冷凝损耗，保证蒸汽到达养护作业面时，仍能保持设定的温湿度参数。
• 多区域独立控温：支持多台设备并联运行，或通过分路蒸汽电磁阀实现多个养护池、多个预制构件作业面的独立温湿度调节，适配大型预制构件厂、路桥梁场的批量冬季养护需求。
• 多重安全联锁保护：设备自带低水位自动停炉、超压自动泄压、超温声光报警功能，即便冬季现场出现短暂断水、电压波动等异常情况，也能自动触发保护，不会出现干烧、温湿度失控等安全隐患。

四、实际应用价值：让混凝土性能从“靠天吃饭”转向“可控可预测”

传统自然养护模式下，混凝土强度发展完全依赖环境温度，冬季低温时往往需要28天甚至更长时间才能达到设计强度，工期压力极大。而采用欧耐格蒸汽发生器实现恒温恒湿养护后，水泥水化反应的速度与充分度都得到了精准控制，普通硅酸盐混凝土7天强度即可达到自然养护28天的水平，养护周期大幅缩短。

更重要的是，稳定的温湿度环境彻底避免了早期裂缝、表层过烧、强度离散性大等常见问题，混凝土最终的抗压强度、抗渗性、抗冻性等关键指标都能稳定达标，大幅降低后期工程验收的返工风险，尤其适合湖北及周边地区冬季预制构件生产、路桥现场浇筑、水泥制品批量养护等各类工程场景。

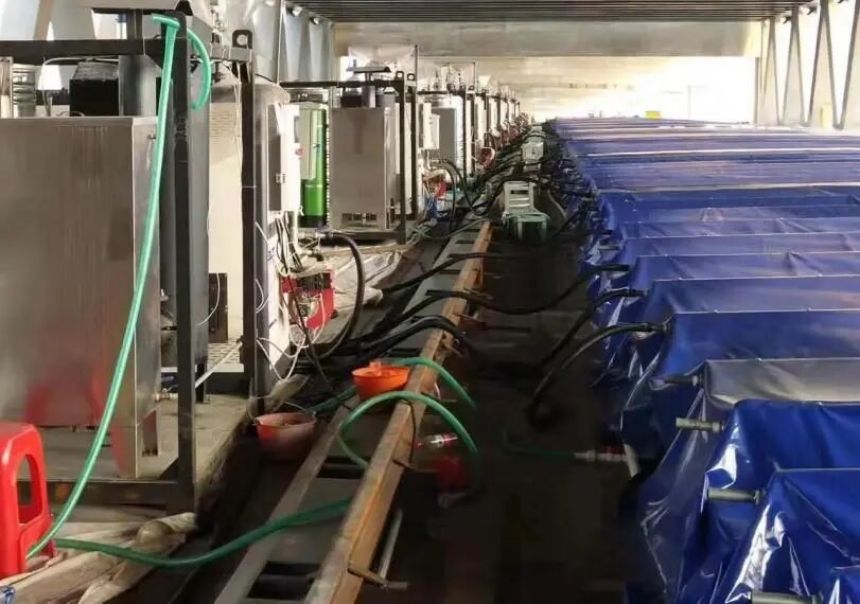

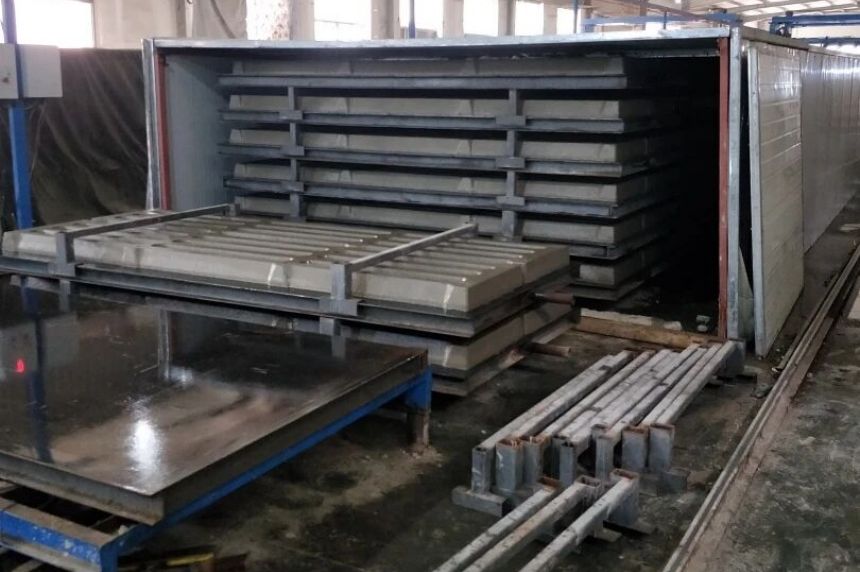

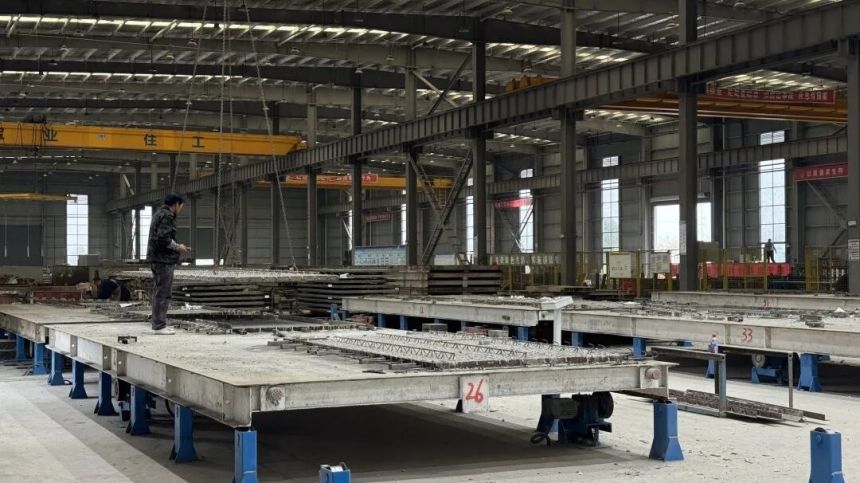

以下是欧耐格混凝土养护用蒸汽发生器相关产品推荐：
