石膏构件养护用蒸汽发生器选型指南：工业化生产高效解决方案

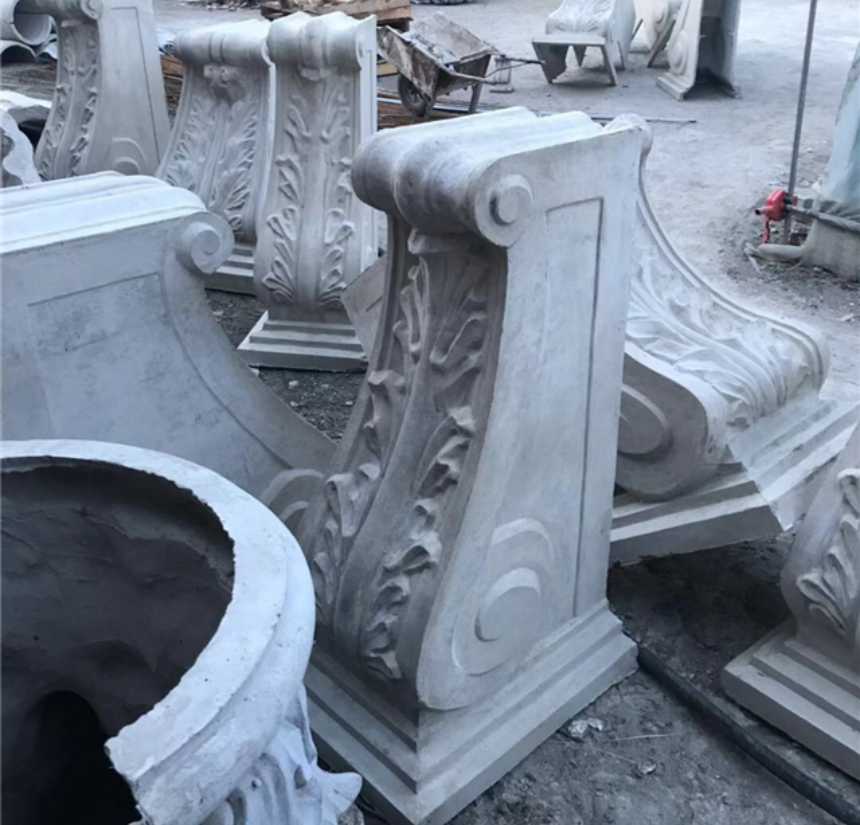

在石膏构件的工业化生产中，养护环节直接决定了成品的力学强度、尺寸稳定性和外观品质。传统自然养护模式受环境温湿度影响大，生产周期长、成品质量波动明显，早已无法适配现代建材行业的高效生产需求。而蒸汽发生器作为精准可控的热源设备，正在成为石膏构件蒸汽养护工艺的核心支撑，通过稳定输出饱和蒸汽构建均匀的高温高湿环境，大幅推动石膏构件生产向高效化、标准化方向升级。

一、石膏构件蒸汽养护的核心技术逻辑

石膏构件的强度形成，本质是半水石膏遇水后发生水化反应，逐步生成二水石膏结晶并相互搭接形成致密结构的过程。自然养护条件下，这个反应进程缓慢，且容易受环境温度、湿度波动干扰，最终导致构件内部结晶分布不均，出现强度不足、表面起砂、后期开裂等问题。

蒸汽养护技术正是通过人工干预，为水化反应创造最适宜的外部环境：将养护空间的温度稳定控制在60-80℃，相对湿度保持在90%以上，让二水石膏晶体能够均匀、充分地生长发育。而蒸汽发生器就是这套工艺的“能量心脏”，它持续输出的洁净饱和蒸汽，既能快速提升养护环境温度，又能避免构件表面水分蒸发过快，从根源上解决自然养护的诸多痛点。

二、蒸汽发生器适配石膏养护的核心技术优势

不同于传统燃煤锅炉或普通热水加热系统，专为石膏养护场景优化的蒸汽发生器，在运行特性上完全贴合工艺需求，具备不可替代的技术优势：

1. 精准的低压蒸汽输出特性

石膏构件养护无需高压过热蒸汽，过高的压力和温度反而会导致构件表面快速脱水，出现酥松、裂纹缺陷。适配该场景的蒸汽发生器可稳定输出0.04-0.07MPa的低压饱和蒸汽，蒸汽干度≥97%，既不会携带大量水滴造成构件表面麻点，也能保证热量均匀渗透到构件内部，让内外水化反应同步完成。

2. 灵活的负荷调节能力

石膏养护并非全程保持恒定用汽量，静停、升温、恒温、降温四个阶段的蒸汽需求量差异极大。优质的变频型蒸汽发生器可实现20%-100%的宽范围负荷调节，在恒温低负荷阶段仍能保持90%以上的热效率，避免设备频繁启停造成的温度波动，让养护窑内任意位置的温差控制在±2℃以内。

3. 高效的节能与安全表现

石膏构件生产属于连续化工业场景，设备长期运行的能耗成本是核心考量指标。当前主流的冷凝式蒸汽发生器，通过回收烟气余热将热效率提升至103%-108%，相比传统锅炉可降低30%以上的燃料消耗。同时这类设备普遍水容量小于30L，属于国家免检范畴，无需复杂的锅炉年检，自带超压、缺水、超温自动停机保护功能，完全适配建材车间的安全运行要求。

三、不同规模生产线的设备选型方案

结合石膏构件行业的生产特点，不同产能规模的生产线，适配的蒸汽发生器类型也存在明确差异：

• 小型手工作坊/样板生产线：这类场景日产能低于500件，用汽量小且生产节奏灵活，优先选择50-200kg/h蒸发量的电加热蒸汽发生器。它无需铺设燃料管道，安装无需专用锅炉房，开机5分钟即可产出合格蒸汽，非常适合小批量、多品类的定制化石膏构件生产。
• 中型标准化生产线：日产能500-2000件的常规构件生产线，推荐选用300-1000kg/h的燃气蒸汽发生器。这类设备蒸汽输出稳定，长期运行的单位蒸汽成本仅为电加热机型的1/3左右，可连续24小时不间断运行，完全匹配两班倒的生产节奏。
• 大型自动化流水线：针对日产能2000件以上的装配式石膏构件生产线，建议采用多台蒸汽发生器并联的模块化系统。通过智能控制系统联动调节，既可以在养护升温阶段全开设备快速补汽，也能在低负荷阶段关停部分机组，实现全工况下的高效运行，避免“大马拉小车”造成的能源浪费。

选型过程中必须注意，要在理论峰值用汽量的基础上预留10%-20%的产汽余量，防止冬季低温环境下蒸汽管网热损失过大，导致养护窑升温速度达不到工艺要求。

四、基于蒸汽发生器的标准化养护工艺制度

依托蒸汽发生器的精准调控能力，石膏构件行业已经形成了成熟的四阶养护标准工艺：

第一阶段为静停阶段：构件浇筑完成后送入养护窑，不通入蒸汽，在室温环境下静置1.5-2小时，让石膏构件初步形成初始结构，避免后续升温过程中出现变形。

第二阶段为升温阶段：启动蒸汽发生器向养护窑缓慢送汽，严格控制升温速率不超过20℃/小时，在3-4小时内将窑内温度提升至设定的养护温度，这个阶段蒸汽发生器处于满负荷运行状态。

第三阶段为恒温阶段：将窑内温度稳定保持在65-75℃，持续养护12-16小时，这个阶段蒸汽发生器进入低负荷变频运行状态，仅补充少量蒸汽维持温湿度，让石膏的水化反应充分完成。

第四阶段为降温阶段：逐步减少蒸汽供给，控制降温速率不超过15℃/小时，让构件温度缓慢回落至室温，避免快速降温导致构件表面产生温度应力裂纹。

整套工艺执行下来，石膏构件的脱模强度可在24小时内达到设计强度的70%以上，28天长期强度比自然养护提升20%-30%，同时构件的尺寸变形率可控制在0.1%以内，完全满足装配式建材的精度要求。

五、实际应用中的常见问题与优化方案

在实际生产落地过程中，不少企业会遇到蒸汽养护效果不达预期的问题，通过针对性调整蒸汽发生器的运行策略，都可以得到有效解决： 针对部分高硬度水质地区出现的加热管结垢问题，只需在蒸汽发生器进水端配套全自动软化水装置，将进水硬度控制在0.03mmol/L以下，即可将设备核心部件的使用寿命延长2-3倍。针对养护窑内部温湿度不均、不同位置构件强度差异大的问题，可以在养护窑内多点布置温湿度传感器，将数据联动至蒸汽发生器的控制系统，实现分区精准供汽，彻底消除养护死角。 针对部分环保管控严格的厂区，可选用全变频低氮型燃气蒸汽发生器，氮氧化物排放低于30mg/m³，完全符合最新的工业环保排放标准，无需担心生产受限。

以下是欧耐格水泥砖养护用蒸汽发生器相关产品推荐：
