在食品加工、建材养护、制药生产等蒸汽发生器高频使用的工业场景中，内胆漏水是一类风险极高的典型故障。很多企业遇到这类问题时，要么盲目带压操作引发安全隐患，要么直接整机换新造成不必要的成本浪费。本文将从应急处置、原因排查、分级维修到长效预防，给出一套可直接落地的全流程操作方案。
第一步：停机泄压，先做好安全前置防护
发现内胆漏水的第一时间，绝对不能直接开盖检修，必须严格执行三步安全操作：
- 立即切断设备主电源，关闭燃气进气总阀，避免设备持续加热引发二次风险。
- 完全打开设备排气阀，让炉内压力缓慢降至常压，严禁带压拆卸任何密封部件。
- 等待内胆自然降温至40℃以下，再打开排污阀排空内部存水，避免高温余水喷出烫伤操作人员。
这一步是所有维修操作的前提，也是避免蒸汽烫伤、承压部件爆裂等安全事故的核心环节。
第二步：精准定位3类核心漏水诱因
内胆漏水并非全是内胆本体开裂，80%的故障都可以通过精准排查锁定根源，避免误判造成高额维修成本：
- 密封类漏水：手孔、法兰连接位置的密封垫老化、安装错位，是最常见的漏水场景，漏水点集中在结合面缝隙处，内胆本体无明显腐蚀痕迹，这类故障不属于内胆本体损坏。

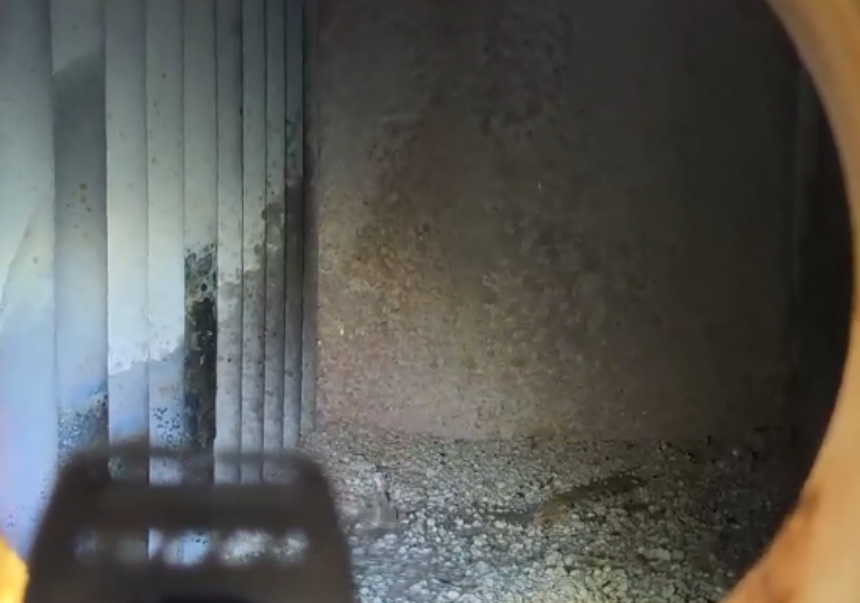

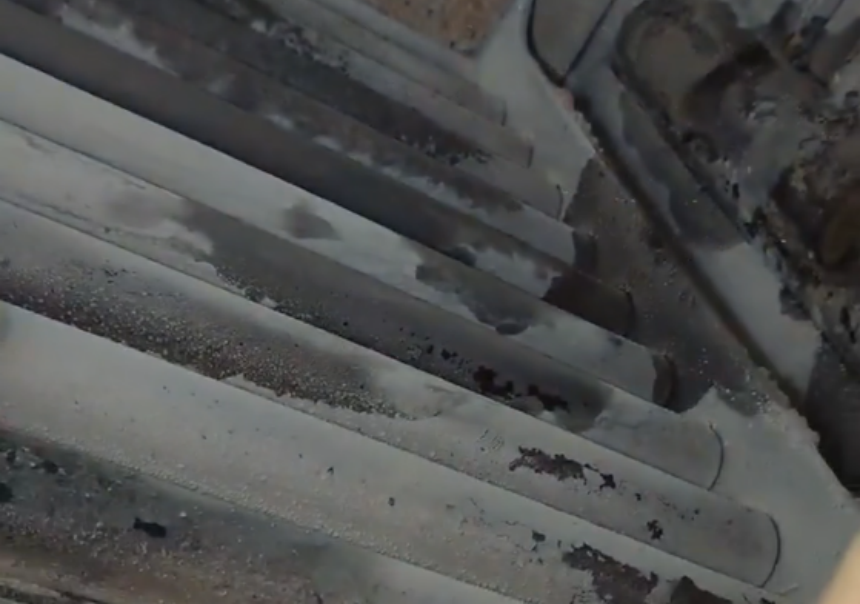

- 腐蚀类漏水：长期使用未处理的硬水，内胆内壁结垢后局部过热，同时水中溶解氧、碱度不达标，金属内壁被缓慢腐蚀，最终出现穿透性漏点，排水时会带出偏红色的锈蚀锅水。
- 应力类漏水：设备长期超压运行、频繁干烧后骤加冷水，内胆局部产生应力变形，出现不规则裂纹，这类漏点多分布在加热区、焊缝周边。
排查时可通过外观检查、水压测试结合水质检测，快速区分故障类型，避免盲目维修。
第三步：分级维修，对应不同故障场景
针对不同程度的内胆漏水，采用分级处理方案，兼顾维修成本与运行安全：
- 密封类故障：将变形的手孔盖校准，更换全新耐高温密封垫，均匀对角紧固螺栓，避免局部受力不均再次渗漏，处理完成后做0.2MPa水压保压测试30分钟，确认无渗漏即可恢复使用。
- 局部微小漏点：针对单个、面积较小的穿透性漏点，选用与内胆钢号完全匹配的焊条进行挖补焊接，焊后必须做探伤检测，确认无焊接缺陷后，再进行1.5倍额定压力的水压试验，测试合格后方可投入运行。
- 大面积腐蚀开裂：当内胆内壁多处出现漏点、整体壁厚腐蚀减薄超过原厚度的10%时，补焊的安全风险远高于换新，直接联系设备厂家更换全新内胆，不建议强行补焊继续使用，避免运行中突发承压事故。
第四步：长效维护，从根源避免内胆漏水
内胆漏水绝大多数都可以通过日常规范运维提前规避，做好3项基础工作就能大幅延长内胆使用寿命：
- 必须配套合格的软水处理设备，定期检测进水硬度，高硬度水质场景建议配套反渗透纯水装置，从源头减少水垢生成和氧腐蚀。
- 严格执行班前安全检查制度，每周手动试跳安全阀，避免设备长期超压运行，严禁缺水干烧后直接加注冷水，防止内胆产生应力裂纹。
- 每半年对内胆进行一次壁厚检测和全面清垢排污，提前发现壁厚减薄隐患，把漏水故障消除在萌芽阶段，避免突发停机影响整条生产线的正常生产。
